AMSpedia
KomutBelgede yazılı

CEPHEYAZDIRCephe Yazdır

Dockable Palette açarak cephe yazdırma panelini gösterir. Panel üzerinden ayarlar yapılır, ardından seçilen çizgi/kenarların uzunlukları DBText olarak yazılır.

Komut
CEPHEYAZDIR
Disiplin
—
Civil 3D
Gerekmez (AutoCAD yeterli)
Şerit menü
Var

Şerit menüde: Röleve → Yazdır ▼ → Cephe Yazdır

Ne yapar

  • Kenar Mesafeleri: Her kenarın uzunluğunu otomatik hesapla ve yaz
  • Alan/Çevre: Toplam çevre ve alan bilgisi
  • Polyline Bazlı: Kapalı polyline'dan otomatik kenar tespiti
  • Kadastro Uyumlu: Parsel ve imar planı cephe ölçüleri

Adımlar

  1. Komut satırına CEPHEYAZDIR yazın — Veya Ribbon → Röleve → Yazdır ▼ → Cephe Yazdır
  2. Cephe Yazdır paneli (Dockable Palette) açılır
  3. Panelden format ve stil ayarlarını yapın
  4. YAZ butonuna basın — Dahili AMSCEPHEYAZ_EXEC komutu tetiklenir
  5. Cephe çizgi/kenarlarını seçin — uzunluk yazısı oluşturulur

Çıktı

  • DBText olarak cephe uzunluk değeri
  • Seçilen formata göre biçimlendirilmiş yazı

İpuçları

  • Panel açık kaldığı sürece ayarlar korunur.
  • KOORDYAZDIR ile birlikte kullanarak röleve çıktısını tamamlayın.

Görünüm

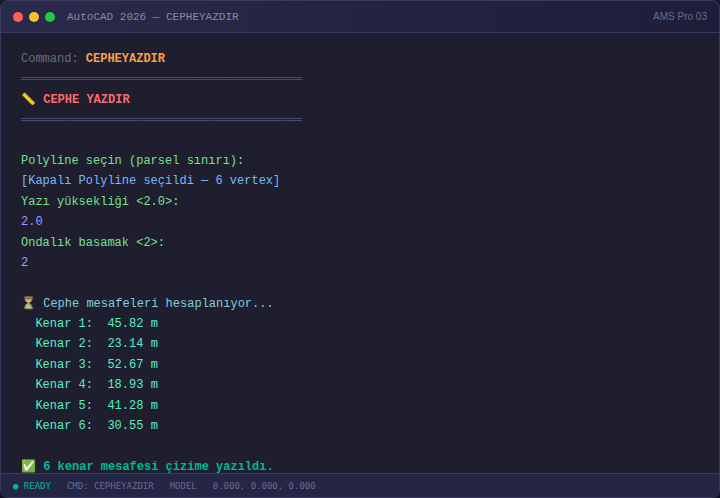

CEPHEYAZDIR komutunun ekranı
