CIZIMDENENKESITOKUÇizimden Enkesit Oku

Şerit menüde: Röleve → Enkesit Editörü ▼ → Çizimden Enkesit Oku

Ne yapar

• Otomatik Profil Algılama: Çizimdeki polyline enkesit profillerini otomatik tespit eder
• KSE Format Desteği: Standart KSE formatında dosya çıktısı üretir
• Çoklu İstasyon: Birden fazla istasyondaki enkesitleri tek seferde işler
• Katman Eşleştirme: Zemin, proje ve diğer katmanları ayrı ayrı eşleştirin
• Önizleme: İşlem öncesi okunan verileri doğrulama imkanı
• Hata Raporlama: Okunamayan veya hatalı profiller detaylı raporlanır

Adımlar

1. Komut satırına CIZIMDENENKESITOKU yazın — Veya Ribbon → Röleve → Enkesit Editörü ▼ → Çizimden Enkesit Oku

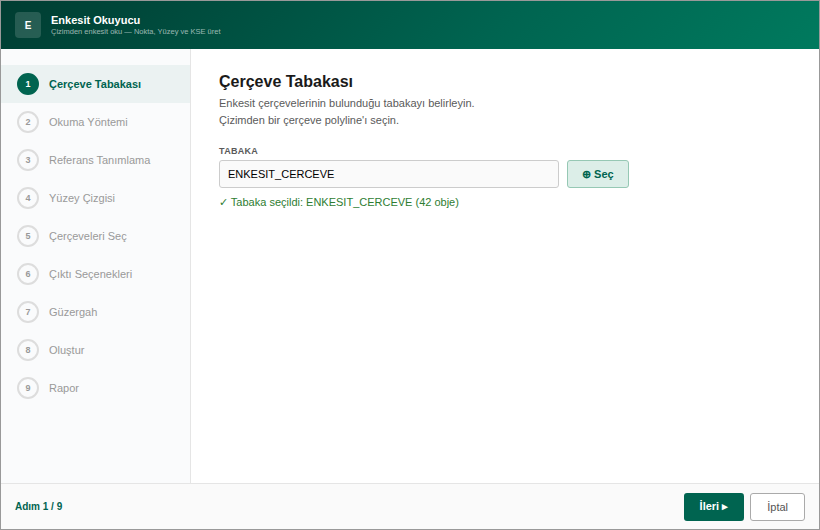

2. Adım 1 — Çerçeve Tabakası: Enkesit çerçevelerinin bulunduğu tabakayı seçin

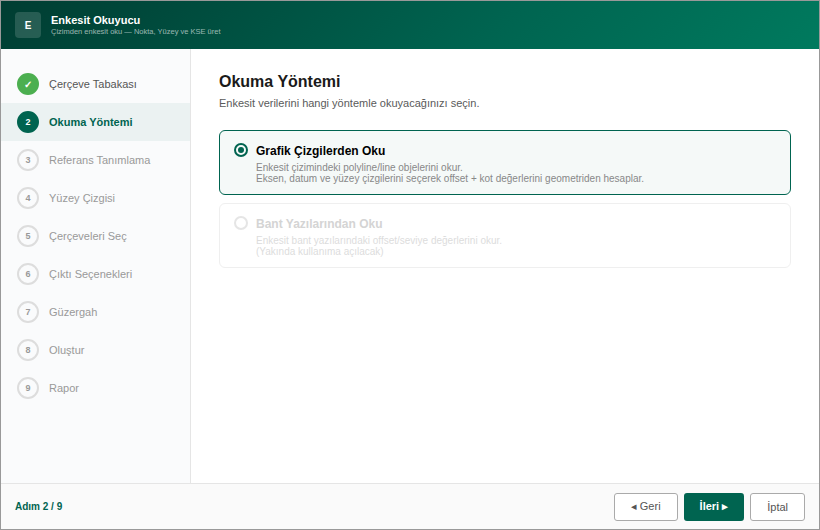

3. Adım 2 — Okuma Yöntemi: Grafik çizgilerden veya istasyon yazılarından mı okunacak belirleyin

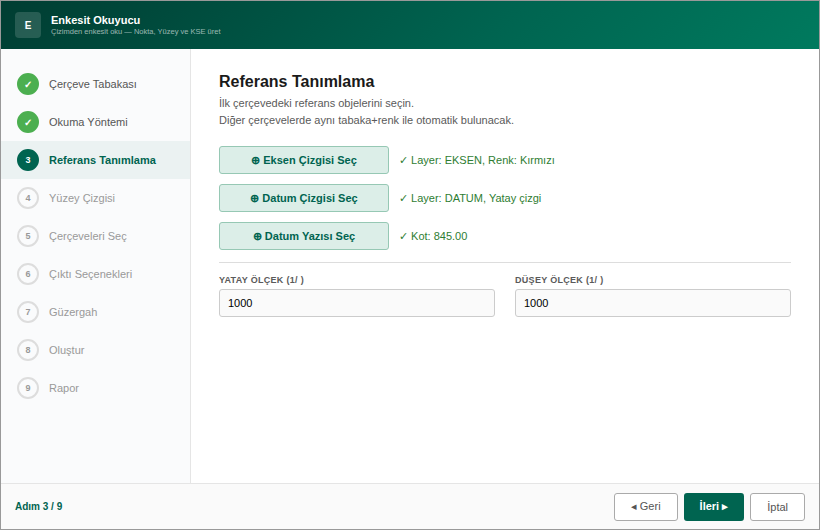

4. Adım 3 — Referans Tanımlama: Enkesit referans noktasını tanımlayın — AutoCAD'çe çıkarak referans noktalarını tıklayın

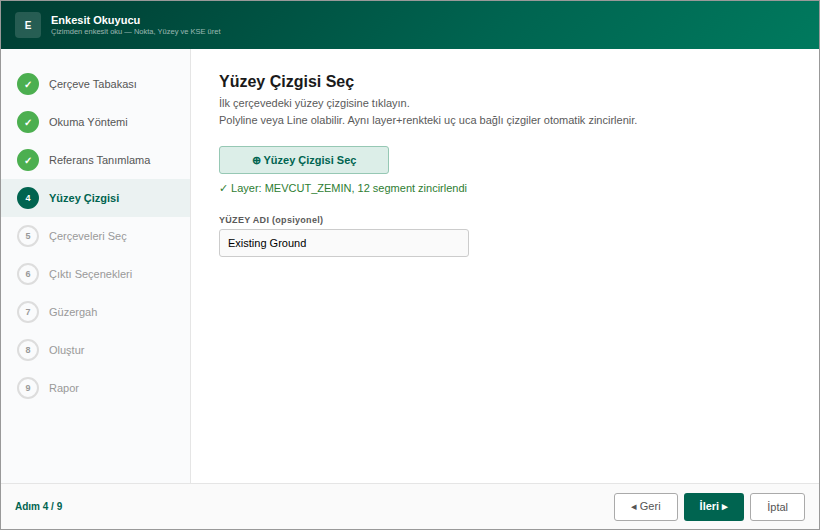

5. Adım 4 — Yüzey Çizgisi: Yüzey hattını tanımlayın

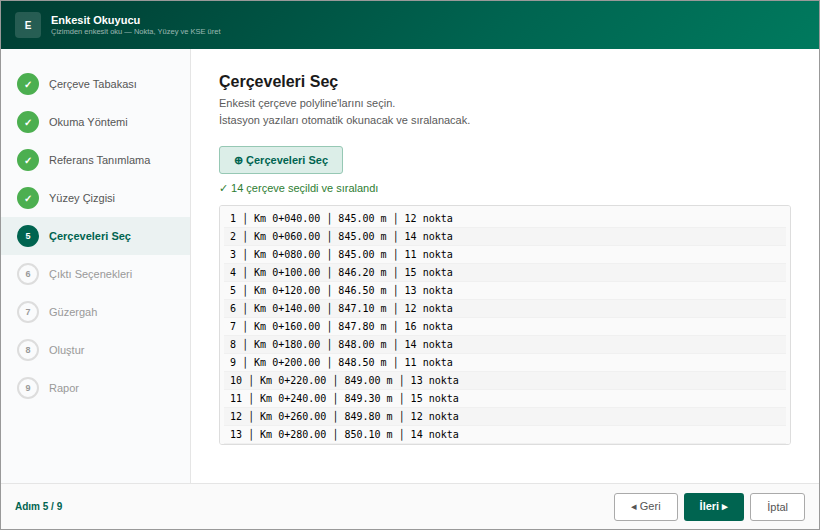

6. Adım 5 — Çerçeveleri Seç: Taranan çerçeveleri onaylayın — Otomatik taranan çerçeveler listelenir, istenmeyen olanlar kaldırılabilir

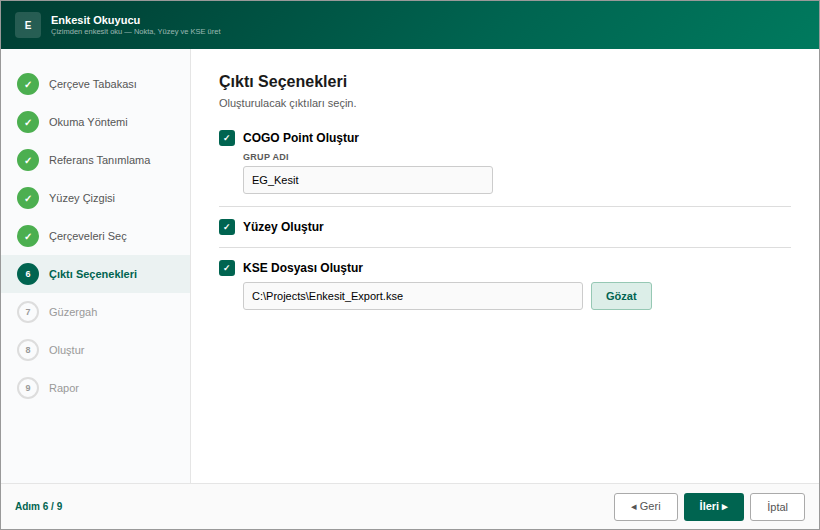

7. Adım 6 — Çıktı Seçenekleri: Veri formatını seçin

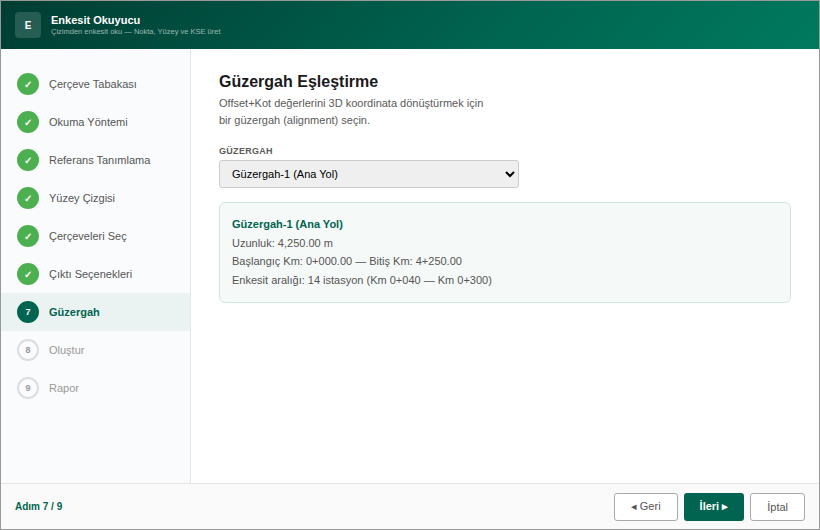

8. Adım 7 — Güzergah: Alignment eşleştirmesi yapın — Civil 3D alignment'ı seçin veya yeni oluşturun

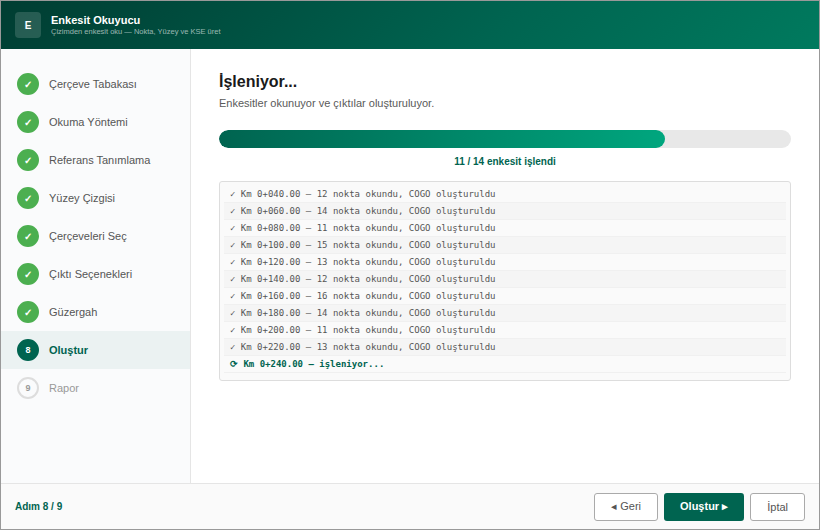

9. Adım 8 — Oluştur: Başlat butonuna basın — Veriler arka planda işlenir, ilerleme çubuğu gösterilir

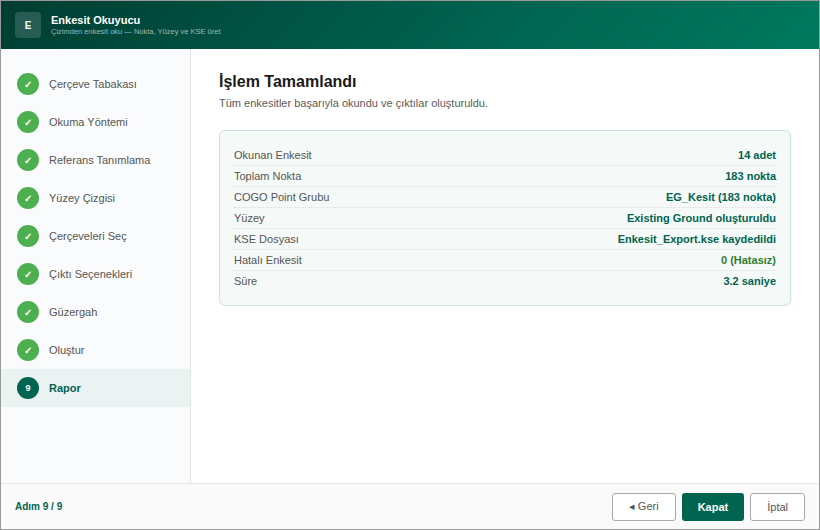

10. Adım 9 — Rapor: Sonuçları inceleyin

Çıktı

• KSE formatında enkesit dosyası (.kse)
• Excel tablosu (istasyon, offset, kot)
• Civil 3D COGO Point grubu
• Detaylı işlem raporu

Dikkat

• Çerçeve tabakası yanlış seçilirse hiçbir çerçeve bulunamaz.
• Civil 3D 2024+ gerektirir (COGO Point çıktısı için).

İpuçları

• Önce küçük bir bölgeyle test edin — büyük projelerde yüzlerce çerçeve olabilir.
• Her adımda geri dönüp ayarları değiştirebilirsiniz.
• Referans nokta doğruluğu çok önemlidir — yanlış referans tüm verileri etkiler.
