KomutBelgede yazılı
ENYAZEn Kesit Yazısı
Enkesit çiziminde bant üzerine kot ve offset değerlerini yazar. Eksen-datum kesişim noktasından başlayarak her noktada dikey çizgi + kot/offset yazısı oluşturur.
- Komut
ENYAZ- Disiplin
- —
- Civil 3D
- Gerekir
- Şerit menü
- Var
Şerit menüde: Yol Projesi → Enkesit ▼ → ★ En Kesit Yazısı
Ne yapar
- Nokta/Blok Yöntemi: Tekil nokta seçimi veya blok referanslarından kotlama
- Otomatik Hesaplama: Mesafe, kot ve yükseklik farkı (ΔH) anlık hesap
- Çoklu Nokta: Tek seferde birden fazla noktayı ardışık kotlama
- ENAYAR Entegrasyonu: Ölçek ve format ayarları ENAYAR'dan otomatik alınır
Adımlar
- Komut satırına
ENYAZyazın — Veya Ribbon → Yol Projesi → Enkesit ▼ → ★ En Kesit Yazısı - Eksen-datum kesişim noktasını tıklayın — Referans nokta — offsetler buradan hesaplanır
- Kotlanacak noktaları sırayla seçin
- Her noktada dikey çizgi + kot/offset yazısı oluşturulur
Çıktı
- Dikey çizgi (line) + kot yazısı (DBText)
- Offset değeri (eksen merkezinden mesafe)
- ENAYAR'daki ölçek ve format ayarlarına uygun çıktı
İpuçları
- ENAYAR ile ayarlar yapılmamışsa otomatik olarak ENAYAR çağrılır.
- Sıralama düzeni ENAYAR'da belirlenir (soldan sağa / sağdan sola).

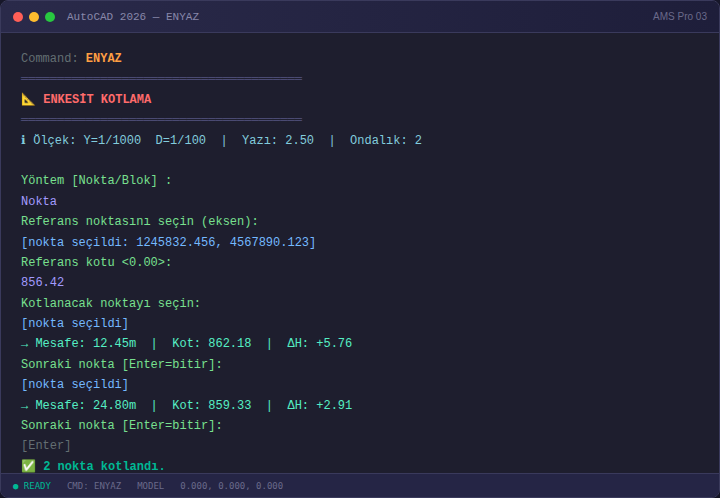

Görünüm
