KomutBelgede yazılı
EXCELTOPOLExcel'den Polyline Oluştur
Excel'deki koordinat verilerinden AutoCAD'de polyline çizer. Seçilen kolon sayısına göre 2D polyline, etiketli 2D polyline veya 3D polyline + etiket + kot + nokta dairesi oluşturur.
- Komut
EXCELTOPOL- Disiplin
- —
- Civil 3D
- Gerekmez (AutoCAD yeterli)
- Şerit menü
- Var
Şerit menüde: Araçlar → Excel↔CAD ▼ → Excel → PolyLine
Ne yapar
- 3 Farklı Mod: 2 kolon (sadece hat), 3 kolon (hat+etiket), 4 kolon (3D+etiket+kot+daire)
- Excel COM Entegrasyonu: Excel otomatik açılır, InputBox ile hücre seçimi yapılır
- Haritacılık Formatı: Y (Kuzey) önce, X (Doğu) sonra — haritacılık standardına uygun
- Otomatik Layer: Ams_HAT, Ams_YAZI, Ams_KOT, Ams_DAR layer'ları otomatik yaratılır
- ZoomExtents: Çizim sonrası ekran otomatik olarak polyline'a odaklanır
- Boş Satır Kesme: Boş satırlar polyline'ı sonlandırır — birden fazla hat çizilebilir
Adımlar
- Komut satırına
EXCELTOPOLyazın — Veya Ribbon → Araçlar → Excel↔CAD ▼ → Excel → PolyLine - Excel otomatik açılır

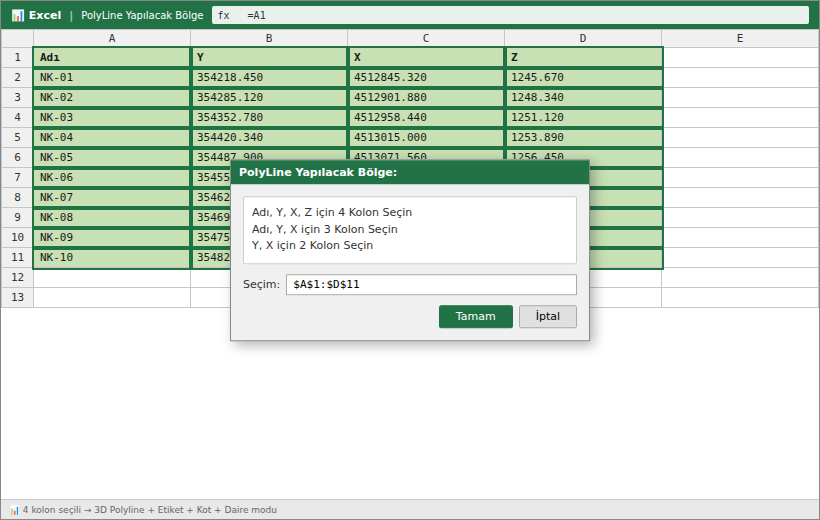

- Veri aralığını seçin (InputBox) — Excel InputBox'ta mouse ile hücre aralığı seçilir
- Veriler okunur ve koordinatlar parse edilir
- Polyline ve ek objeler çizilir
- Ekran polyline'a zoom yapar
Çıktı
- 2 Kolon: LwPolyline (Ams_HAT layer)
- 3 Kolon: LwPolyline + DBText etiketler (Ams_HAT + Ams_YAZI)

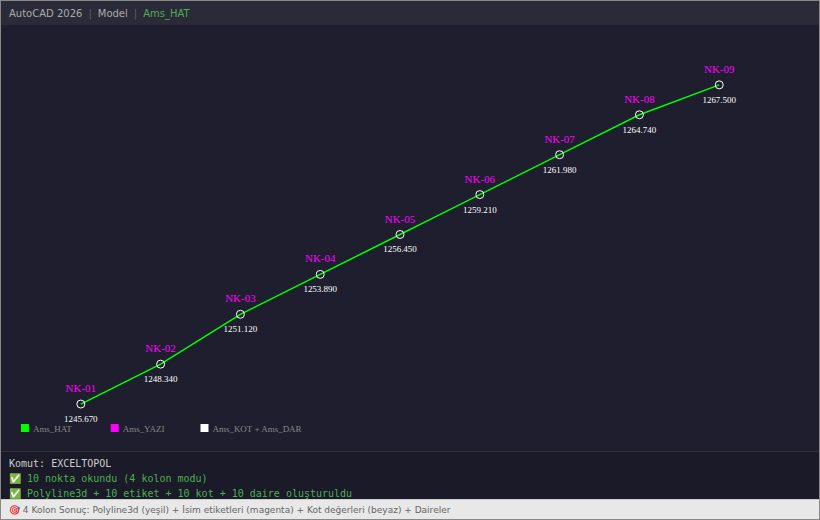

- 4 Kolon: Polyline3d + DBText + kot yazısı + daire (4 layer)
- Otomatik ZoomExtents
Dikkat
- Excel COM Interop gerektirir — Excel yüklü olmalıdır.
- Excel InputBox açıldığında AutoCAD donmuş gibi görünebilir — Excel'e geçin ve seçimi yapın.
İpuçları
- Y ve X sırasına dikkat edin — haritacılık formatında Y (Kuzey) önce gelir.
- Büyük veri setlerinde önce küçük bir bölümle test edin.
- 3D mod (4 kolon) en zengin çıktıyı üretir — röleve verilerinde tercih edin.
Görünüm
