IKINOKDONUSUMİki Nokta ile Dönüşüm

Seçilen objeleri iki referans nokta ve iki hedef nokta kullanarak hizalar, döndürür ve isteğe bağlı ölçekler. Koordinat dönüştürme, röleve hizalama ve harita geçişi için idealdir.

Komut
IKINOKDONUSUM
Disiplin
—
Civil 3D
Gerekmez (AutoCAD yeterli)
Şerit menü
Var

Ne yapar

  • 2 Nokta Dönüşüm: Kaynak ve hedef noktalardan parametreleri hesapla
  • Ölçek + Dönme: Ölçek çarpanı ve dönme açısı otomatik
  • Toplu Uygulama: Tüm seçili objelere aynı anda dönüşüm
  • Hassas Koordinat: Milimetrik hassasiyetle koordinat dönüşümü

Adımlar

  1. Komut satırına IKINOKDONUSUM yazın — Sadece komut satırından erişilir
  2. Ölçekleme yapılsın mı sorusuna yanıt verin — Evet: mesafe farkı varsa ölçeklenir / Hayır: sadece döndürme + taşıma
  3. Dönüştürülecek objeleri seçin
  4. Birinci referans noktayı tıklayın
  5. İkinci referans noktayı tıklayın
  6. Birinci hedef noktayı tıklayın
  7. İkinci hedef noktayı tıklayın
  8. Objeler hizalanır (+ isteğe bağlı ölçekleme)

Çıktı

  • Seçilen objeler yeni konuma taşınır, döndürülür
  • Ölçekleme seçildiyse mesafe oranına göre büyütülr/küçültülür

İpuçları

  • Röleve verilerini haritaya hizalamak için idealdir.
  • Ölçekleme istemiyorsanız başlangıçta 'Hayır' seçin.

Görünüm

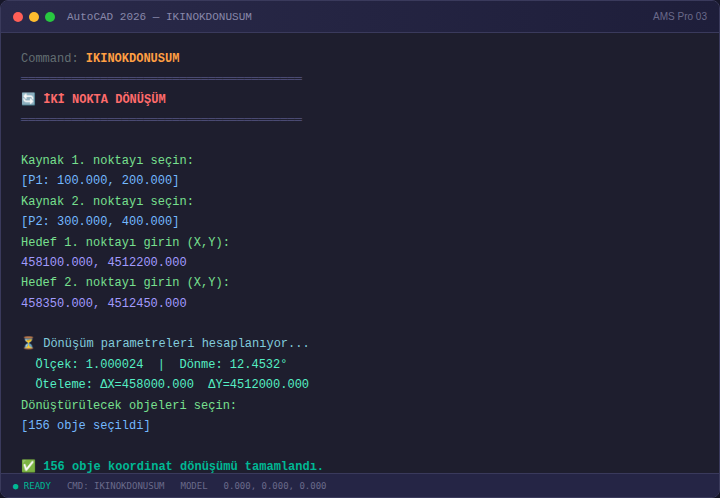

IKINOKDONUSUM komutunun ekranı
