KomutBelgede yazılı
KIRIKKIRPİki Nokta Arasını Kırp / Sil
Bir polyline üzerinde iki nokta seçerek aradaki vertex'leri siler. Vertex marker'ları otomatik gösterilir, en yakın vertex'ler bulunur ve aradaki tüm noktalar temizlenir.
- Komut
KIRIKKIRP- Disiplin
- —
- Civil 3D
- Gerekmez (AutoCAD yeterli)
- Şerit menü
- Var
Şerit menüde: Araçlar → Polyline Düzenle ▼ → Kırık Nokta Kırp/Sil
Ne yapar
- Vertex Seçimi: Başlangıç ve bitiş vertex'ini tıklayarak seç
- Hassas Kırpma: Tam vertex noktalarından kesme
- Görsel Geri Bildirim: Kırpılan ve kalan vertex sayısı raporu
- Tek Adımda: Seç, tıkla, kırp — hızlı iş akışı
Adımlar
- Komut satırına
KIRIKKIRPyazın — Veya Ribbon → Araçlar → Polyline Düzenle ▼ → Kırık Nokta Kırp/Sil - Polyline veya 3D Polyline seçin — Sadece Polyline ve Polyline3d desteklenir
- Vertex marker'ları otomatik olarak gösterilir (sarı daireler)
- Birinci kesim noktasını tıklayın — En yakın vertex otomatik bulunur
- İkinci kesim noktasını tıklayın — İki vertex arası silinecek bölge belirlenir
- İki nokta arasındaki vertex'ler silinir, polyline güncellenir
Çıktı
- Seçilen iki vertex arası tüm ara noktalar silinir
- Başlangıç ve bitiş vertex'leri korunur
- Orijinal polyline yerinde güncellenir (yeni obje oluşmaz)
Dikkat
- Silinen vertex'ler geri getirilemez, sadece UNDO ile geri alınabilir.
- FeatureLine desteği kaldırılmıştır — sadece Polyline ve 3D Polyline ile çalışır.
İpuçları
- Vertex marker'ları hangi noktaların seçilebilir olduğunu gösterir — marker'a yakın tıklayın.
- İşlem geri alınabilir (UNDO / Ctrl+Z).

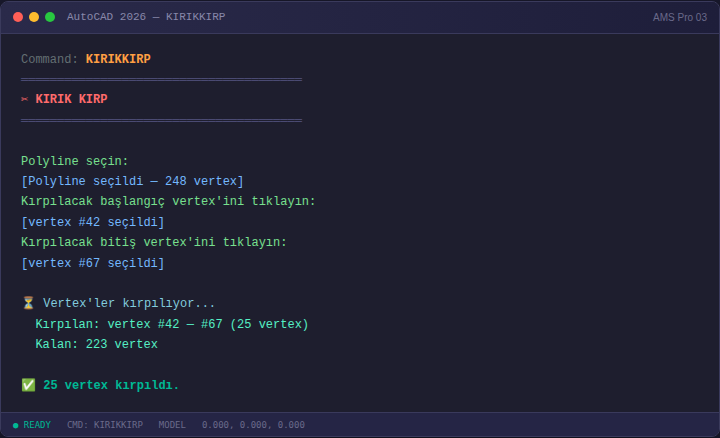

Görünüm
