AMSpedia
KomutBelgede yazılı

OBJTOEXCELObje Metrajını Excel'e Aktar

Seçilen Line, Polyline ve Arc objelerinin uzunluk, tabaka, renk, hat tipi ve kalınlık bilgilerini Excel'e toplu olarak aktarır.

Komut
OBJTOEXCEL
Disiplin
—
Civil 3D
Gerekmez (AutoCAD yeterli)
Şerit menü
Var

Şerit menüde: Araçlar → Excel↔CAD ▼ → Metraj (Uzunluk) → Excel

Ne yapar

  • Çoklu Obje Tipi: Line, Arc, Circle, Text ve daha fazlası
  • Otomatik Sınıflandırma: Obje tipine göre ayrı sayfalar
  • Geometrik Veri: Koordinat, uzunluk, açı, yarıçap bilgileri
  • Toplu Seçim: Yüzlerce objeyi tek seferde aktar

Adımlar

  1. Komut satırına OBJTOEXCEL yazın — Veya Ribbon → Araçlar → Excel↔CAD ▼ → Metraj (Uzunluk) → Excel
  2. Metraj alınacak objeleri seçin — Line, LwPolyline, Polyline ve Arc kabul edilir
  3. Excel otomatik başlatılır
  4. Excel'de hedef hücreyi seçin — Tablonun sol üst köşesini tıklayın
  5. Başlıklar ve obje verileri satır satır yazılır

Çıktı

  • Kolonlar: Obje Adı, Tabakası, Uzunluk, Rengi, Hat Tipi, Kalınlık
  • Her obje bir satır olarak listelenir
  • Başlık satırı otomatik oluşturulur

Dikkat

  • Excel COM Interop kullanılır — Excel yüklü olmalıdır.

İpuçları

  • Toplu seçim için pencere seçimi kullanabilirsiniz.
  • Sadece desteklenen obje tipleri (Line/Polyline/Arc) filtrelenir, diğerleri atlanır.

Görünüm

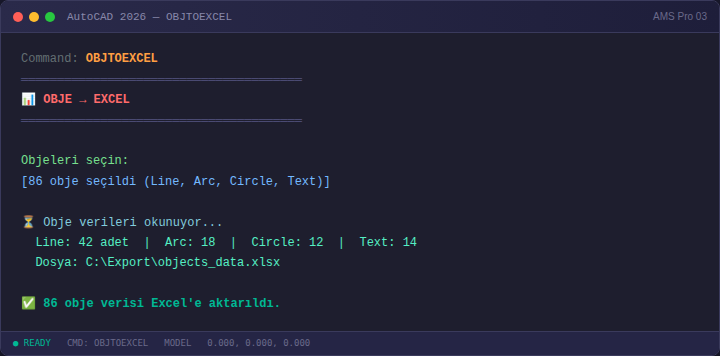

OBJTOEXCEL komutunun ekranı
