KomutBelgede yazılı
POLTEMIZLEPolyline Kır Temizle
Seçilen polyline'lardaki gereksiz vertex'leri toplu olarak temizler. İlk=Son nokta kontrolü ve çakışan nokta temizleme seçenekleri sunar. Birden fazla polyline aynı anda işlenebilir.
- Komut
POLTEMIZLE- Disiplin
- —
- Civil 3D
- Gerekmez (AutoCAD yeterli)
- Şerit menü
- Var
Şerit menüde: Araçlar → Polyline Düzenle ▼ → PolyLine Kır Temizle
Ne yapar
- Çift Nokta Temizliği: Aynı konumdaki tekrar vertex'leri sil
- Doğrusal Temizlik: Aynı doğru üzerindeki ara noktaları kaldır
- Tolerans Kontrolü: Temizleme hassasiyetini ayarla
- Detaylı Rapor: Silinen nokta türü ve sayısı
Adımlar
- Komut satırına
POLTEMIZLEyazın — Veya Ribbon → Araçlar → Polyline Düzenle ▼ → PolyLine Kır Temizle - Polyline'ları seçin (birden fazla seçilebilir) — Sadece Polyline ve Polyline3d filtrelenir
- Ayar penceresi açılır — İlk=Son kontrolü, çakışan nokta temizleme ve tolerans ayarı
- Seçenekleri ayarlayıp Tamam'a tıklayın
- Tüm seçilen polyline'lar sırayla işlenir
- Detaylı temizleme raporu gösterilir
Çıktı
- İşlenen çoklu doğru sayısı
- Silinen son nokta sayısı (İlk=Son kontrolü)
- Silinen çakışan nokta sayısı
- Detaylı tablo formatında rapor
Dikkat
- Tolerans çok yüksek ayarlanırsa istenmeyen vertex'ler silinebilir.
- FeatureLine desteği kaldırılmıştır.
İpuçları
- Birden fazla polyline seçerek toplu temizleme yapabilirsiniz.
- Tolerans değerini artırarak daha geniş bir aralıkta çakışan noktaları yakalayabilirsiniz.
- Her polyline için ayrı ayrı ilerleme bilgisi gösterilir.

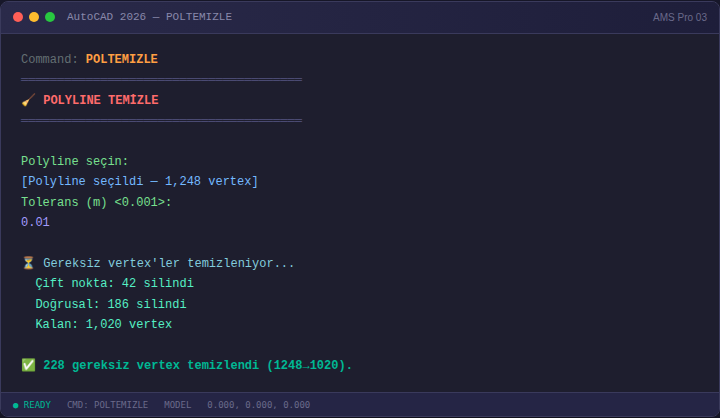

Görünüm
