PROFILCIZExcel'den Profil Çiz (Kilometre Bazlı)

Excel'deki menhol/hendek verilerinden kilometre bazlı boyuna profil çizer. Çerçeve, dikey çizgiler, menhol adları, kot değerleri ve mesafeler otomatik oluşturulur.

Komut
PROFILCIZ
Disiplin
—
Civil 3D
Gerekmez (AutoCAD yeterli)
Şerit menü
Var

Şerit menüde: Araçlar → Excel↔CAD ▼ → Profil Çiz (KM Bazlı)

Ne yapar

  • Yüzey Profili: TIN Surface'tan güzergah boyunca kot profili
  • Bağımsız Ölçek: Yatay ve düşey ölçek ayrı ayarlanır
  • Detaylı Rapor: Min/max kot, toplam uzunluk, nokta sayısı
  • Ölçekli Çizim: Model space'te gerçek ölçekli profil

Adımlar

  1. Komut satırına PROFILCIZ yazın — Veya Ribbon → Araçlar → Excel↔CAD ▼ → Profil Çiz (KM Bazlı)
  2. Excel otomatik başlatılır
  3. Profil/Menhol adı başlangıç hücresini seçin — Verilerin başladığı satır
  4. Profil/Menhol adı bitiş hücresini seçin
  5. Kilometre kolonunu seçin
  6. Taban kotu ve üst kot kolonlarını seçin
  7. Profili yerleştirme noktasını tıklayın — Çizimin sol alt köşesi
  8. Profil otomatik çizilir

Çıktı

  • Ana çerçeve (profil sınırları)
  • Dikey menhol çizgileri ve adları
  • Kot değerleri ve mesafe etiketleri
  • Layer'lar otomatik oluşturulur

Dikkat

  • Excel COM Interop kullanılır — Excel yüklü olmalıdır.
  • Büyük veri setlerinde çizim süresi uzayabilir.

İpuçları

  • Excel verilerinin düzgün sıralanmış olması önemlidir.
  • Profil ölçeği otomatik hesaplanır (min/max kotlara göre).

Görünüm

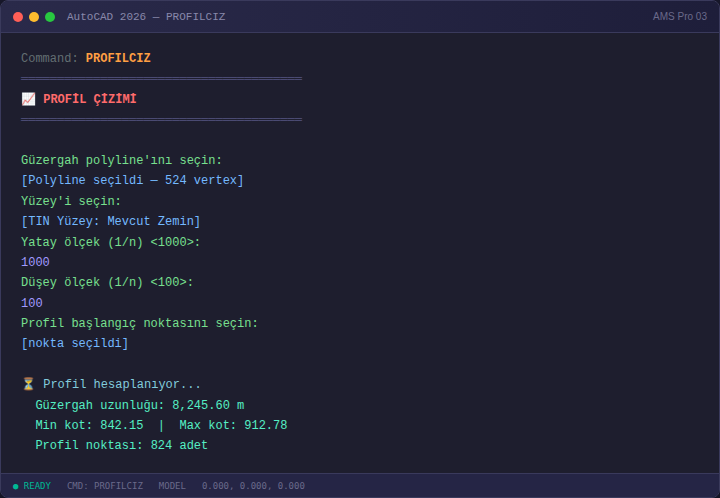

PROFILCIZ komutunun ekranı
