`PROFILCIZXY`Excel'den Profil Çiz (XY Bazlı)

Excel'deki menhol verilerinden profil çizer. Mesafeler kilometre değil XY koordinatlarından otomatik hesaplanır — koordinatı olan ama kilometresi olmayan veriler için idealdir.

Komut: PROFILCIZXY
Disiplin: —
Civil 3D: Gerekmez (AutoCAD yeterli)
Şerit menü: Var

Şerit menüde: Araçlar → Excel↔CAD ▼ → Profil Çiz (XY Bazlı)

Ne yapar

3D Polyline Desteği: Doğrudan 3D Polyline'dan Z profili çıkarma
Yüzey Gereksiz: Civil 3D Surface olmadan profil çizimi
XY Koordinat: Gerçek XY koordinatlarıyla profil üretimi
Ölçekli Çıktı: Bağımsız yatay/düşey ölçeklendirme

Adımlar

Komut satırına PROFILCIZXY yazın — Veya Ribbon → Araçlar → Excel↔CAD ▼ → Profil Çiz (XY Bazlı)
Excel otomatik başlatılır
Profil/Menhol adı başlangıç ve bitiş hücrelerini seçin
X ve Y koordinat kolonlarını seçin — Mesafe bu koordinatlardan hesaplanır
Taban kotu ve üst kot kolonlarını seçin
Profili yerleştirme noktasını tıklayın — Çizimin sol alt köşesi
Profil otomatik çizilir

Çıktı

Ana çerçeve (profil sınırları)
Dikey menhol çizgileri ve adları
Kot değerleri ve XY'den hesaplanan mesafe etiketleri
Layer'lar otomatik oluşturulur

Dikkat

Excel COM Interop kullanılır — Excel yüklü olmalıdır.

İpuçları

Kilometre verisi olmayan projeler için PROFILCIZ yerine bunu kullanın.
Mesafe, ardışık XY noktaları arasındaki öklid uzaklığı olarak hesaplanır.

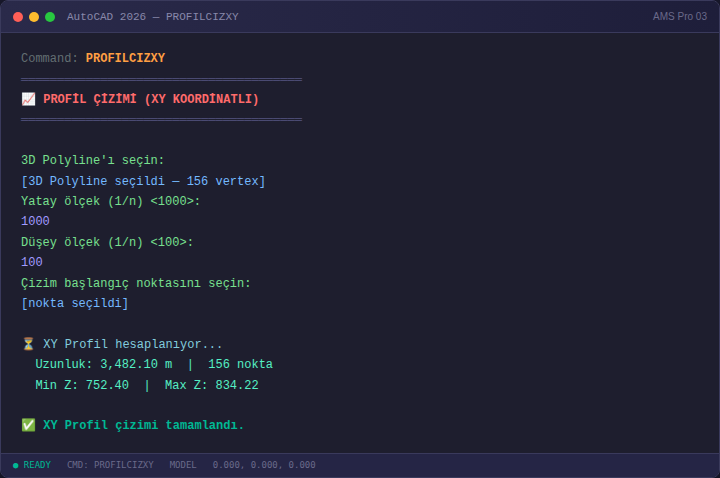

Görünüm
