XYOLCEKLEXY Ölçekleme
Seçilen objeleri X ve Y yönünde farklı oranlarda ölçekler. Normal SCALE komutu her yönde aynı ölçeklerken, bu komut ayrı ayrı kontrol sağlar. Enkesitlerinde düşey abartma için idealdir.
- Komut
XYOLCEKLE- Disiplin
- —
- Civil 3D
- Gerekmez (AutoCAD yeterli)
- Şerit menü
- Var
Şerit menüde: Araçlar → PolyLine ▼ → ★ XY Ölekleme
Ne yapar
- Bağımsız Eksen: X ve Y ayrı ölçek çarpanları
- Referans Noktası: İstenilen noktadan ölçeklendirme
- Toplu İşlem: Birden fazla objeyi tek seferde
- Profil Dönüşümü: Yatay/düşey ölçek farkı olan çizimlerde kullanım
Adımlar
- Komut satırına
XYOLCEKLEyazın — Veya Ribbon → Araçlar → PolyLine ▼ → ★ XY Ölekleme - Objeleri seçin
- Sabit noktayı tıklayın (ölçekleme merkezi) — Bu nokta hareketsiz kalır, diğerleri ona göre ölçeklenir
- X yönü abartma değerini girin — Varsayılan: önceki değer korunur
- Y yönü abartma değerini girin — Varsayılan: önceki değer korunur
- Objeler ölçeklenir
Çıktı
- Seçilen objeler yerinde ölçeklenir (yeni obje oluşmaz)
- Matrix3d dönüşümü uygulanır
Dikkat
- Sıfır değer girilmez (objeler kaybolur).
İpuçları
- Örnek: X=1 Y=10 ile Enkesitini düşey yönde 10 kat abartabilirsiniz.
- Önceki değerler hatırlanır — aynı ölçeklemeyi tekrarlamanız kolaydr.
- Negatif değerlerle aynalama da mümkündür.

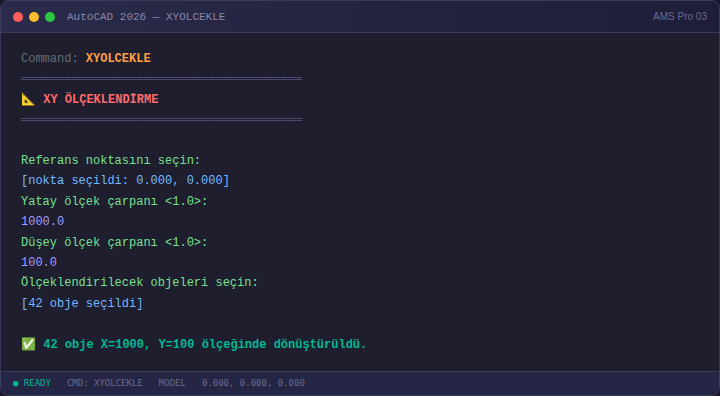

Görünüm
